油浸式電力變壓器結構組成

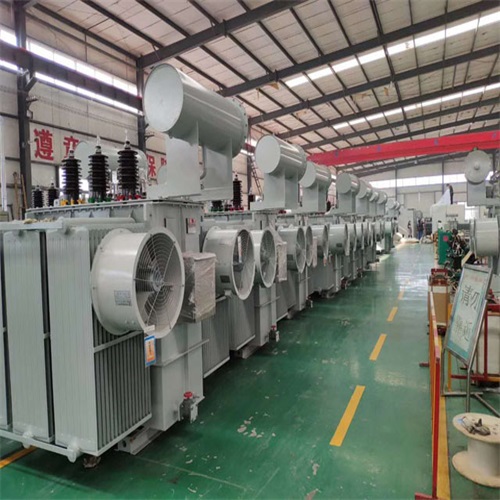

　　油浸式電力變壓器作為電力系統中不可或缺的重要設備，其結構組成復雜而精密，各部件協同工作以確保電壓的轉換和電能的安全傳輸。以下是對油浸式電力變壓器結構組成的詳細闡述：

　　一、鐵芯

　　鐵芯是油浸式變壓器的磁路主體，通常由導磁性能良好的硅鋼片疊裝而成。這些硅鋼片表面涂有絕緣漆，以減少渦流損耗和磁滯損耗。鐵芯分為心式和殼式兩種結構，但心式結構更為常見，主要由鐵芯柱和鐵軛組成，形成閉合磁路。鐵芯柱上套裝有繞組，通過電磁感應原理實現電壓的變換。此外，為了增強散熱效果，大容量變壓器的鐵芯中常設有冷卻油道，便于變壓器油的循環流動。

　　二、繞組

　　繞組是油浸式變壓器的導電回路，由絕緣銅線或鋁線繞制成多層圓筒形。根據電壓等級的不同，繞組可分為高壓繞組和低壓繞組，它們同心套在鐵芯柱上，低壓繞組通常在內側，高壓繞組在外側。繞組的作用是作為電流的載體，產生磁通和感應電動勢。繞組的絕緣材料包在導線外邊，確保導線之間及導線對地的絕緣性能。

　　三、油箱及附件

　　油箱是油浸式變壓器的外殼，通常由優質鋼板焊接而成，內部充滿變壓器油。油箱不僅起到盛裝變壓器油的作用，還作為安裝其他部件的基座。油箱的設計考慮了散熱和防護的需求，確保變壓器在運行時能夠保持適宜的溫度，并防止外部雜質和水分侵入。

　　油箱的附件包括油枕(儲油柜)、呼吸器、溫度計等。油枕的主要作用是調節油箱內的油位，確保變壓器油在熱脹冷縮過程中能夠保持穩定的油位，并減少油與空氣的接觸面積，延緩油的氧化速度。呼吸器則用于過濾進入油枕的空氣，防止空氣中的塵埃和水分侵入變壓器內部。溫度計則用于監測變壓器油箱內的油溫，確保變壓器在適宜的溫度范圍內運行。

　　四、冷卻裝置

　　油浸式變壓器在運行過程中會產生大量熱量，需要通過冷卻裝置將熱量散發出去，以保持變壓器的正常運行溫度。常見的冷卻裝置包括散熱器和冷卻器，它們通過管道與油箱內部相通，形成油的對流循環，將熱量散發到空氣中。冷卻裝置的數量和散熱面積根據變壓器的容量和冷卻方式而定，以確保變壓器在各種負載條件下都能保持穩定的運行溫度。

　　五、絕緣套管

　　絕緣套管安裝在變壓器油箱頂蓋上，用于將線圈引線端引出油箱，并保持引線與油箱的絕緣。根據電壓等級的不同，絕緣套管可采用瓷質、充氣式、充油式或電容式等不同類型。絕緣套管不僅具有電氣絕緣性能，還具有一定的機械強度和耐候性，能夠保護引線不受外界環境的影響。

　　六、分接開關

　　分接開關用于調節變壓器繞組的匝數比，從而改變變壓器的輸出電壓。根據調節方式的不同，分接開關可分為有載分接開關和無載分接開關。有載分接開關可以在變壓器帶電運行的情況下進行調節，而無載分接開關則需要在變壓器停電后才能進行調節。分接開關的存在使得變壓器能夠適應不同負載和電壓變化的需求，提高電力系統的靈活性和可靠性。

　　七、保護裝置

　　為了保護油浸式變壓器的安全運行，還配備了一系列保護裝置。其中氣體繼電器(瓦斯繼電器)是主要的保護裝置之一，它安裝在油箱和油枕之間的連接油管上，能夠檢測到變壓器內部故障時產生的氣體并接通斷路器跳閘回路，從而保護變壓器免受進一步損壞。此外，還有安全氣道(防爆管)等裝置用于防止油箱在故障時爆裂造成更大的損失。

　　綜上所述，油浸式電力變壓器的結構組成復雜而精密，各部件協同工作以確保電壓的轉換和電能的安全傳輸。隨著電力技術的不斷發展進步，油浸式變壓器的設計和制造技術也在不斷創新和完善中。
