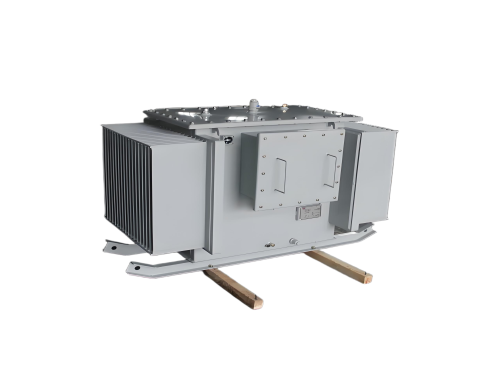

油浸式礦用變壓器

　　油浸式礦用變壓器是專為煤礦等有爆炸性氣體和煤塵危險的特殊環境設計的電力設備，其核心功能是將高壓電源轉換為井下設備所需的低壓電源，同時滿足防爆、散熱、防潮等嚴苛要求。以下從結構特點、性能優勢、應用場景及安全設計等方面展開分析：

　　一、結構特點

　　油浸式設計

　　變壓器內部充滿變壓器油，通過油循環實現高效散熱，同時絕緣油可增強繞組和鐵芯的絕緣性能，適應高溫、高濕環境。

　　防爆外殼

　　采用全封閉或隔爆型外殼，防止內部電弧或火花引發外部爆炸性氣體燃燒，確保礦井安全。

　　緊湊型結構

　　針對礦井巷道空間限制，設計為低高度、小體積，便于運輸和安裝，同時保證散熱效率。

　　二、性能優勢

　　高效散熱

　　油浸式設計通過自然循環或強制風冷，快速帶走熱量，確保變壓器在滿負荷運行時溫度穩定，延長使用壽命。

　　高絕緣強度

　　變壓器油與絕緣材料配合，形成多級絕緣屏障，有效防止擊穿，適應高濕度、粉塵環境。

　　過載能力強

　　采用優質硅鋼片和銅繞組，降低損耗，提升短時過載能力，滿足礦井設備啟動時的瞬時大電流需求。

　　三、應用場景

　　井下供電系統

　　將地面6kV或10kV高壓電轉換為400V、693V、1200V等低壓，為采煤機、運輸機、水泵等設備供電。

　　移動變電站

　　與隔爆型開關柜組合成移動變電所，適應采掘工作面不斷推進的需求，靈活調整供電位置。

　　特殊工況

　　適用于高瓦斯、煤塵爆炸危險區域，以及潮濕、淋水等惡劣環境，確保供電可靠性。

　　四、安全設計

　　防爆認證

　　符合GB 3836等防爆標準，外殼強度、接合面間隙、電纜引入裝置等均通過嚴格測試。

　　保護裝置

　　配備瓦斯繼電器、溫度控制器、壓力釋放閥等，實時監測油溫、油位、壓力，異常時自動報警或跳閘。

　　防潮防腐

　　外殼采用防腐涂層，密封件耐油耐老化，防止潮氣侵入導致絕緣性能下降。

　　五、選型建議

　　容量匹配

　　根據井下負載總功率(如采煤機、運輸機等)選擇合適容量，一般留有20%~30%余量。

　　電壓等級

　　輸入電壓匹配地面供電系統(6kV/10kV)，輸出電壓根據設備需求選擇(如400V、693V)。

　　防護等級

　　優先選擇IP54及以上防護等級，防止粉塵、淋水侵入。

　　認證要求

　　確認產品具有MA(煤安標志)、KA(礦安標志)等認證，確保合規性。

　　六、維護要點

　　定期巡檢

　　檢查油位、油溫、外殼完整性，清理散熱片灰塵，確保通風良好。

　　油質檢測

　　每1~2年取樣化驗，檢測耐壓值、水分、介損等指標，必要時換油或濾油。

　　預防性試驗

　　每年進行直流電阻、絕緣電阻、變比等試驗，提前發現隱患。

　　故障處理

　　如遇瓦斯繼電器動作、油溫異常等，立即停機檢查，避免事故擴大。
