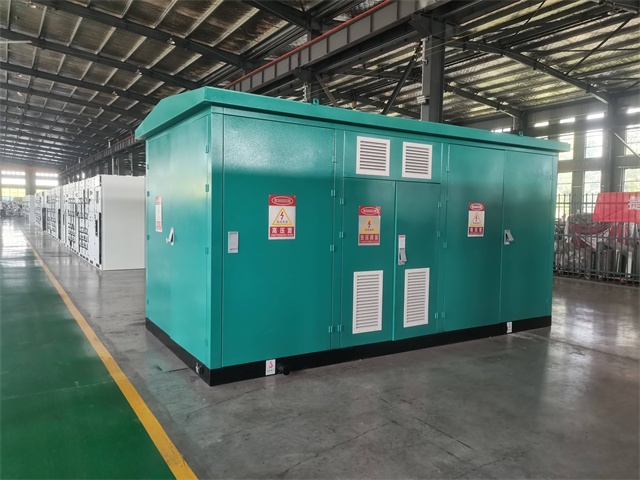

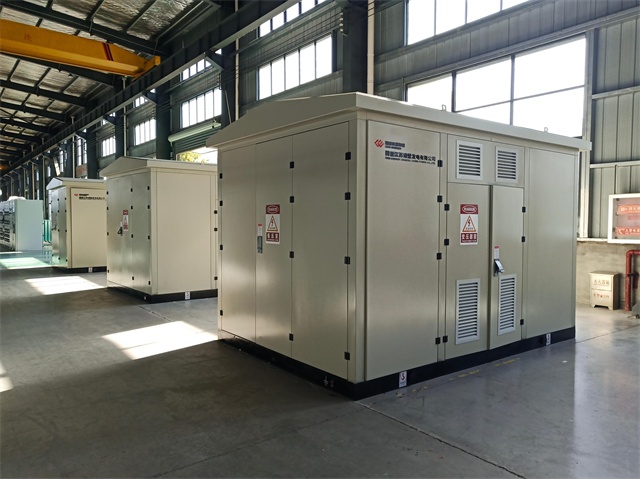

35kV箱式變壓器（預裝式變電站）解析

35kV箱式變壓器是一種集成高壓開關設備、變壓器和低壓配電裝置于一體的模塊化戶外配電裝置，廣泛應用于工業園區、商業中心、新能源電站及偏遠地區供電場景。以下從結構、性能、應用及選型維度展開分析：

一、核心結構組成

1. 高壓室（35kV側）
   • 配置：真空斷路器、負荷開關、熔斷器、避雷器、電壓/電流互感器。
   • 功能：實現進線保護、計量及分段控制，支持環網供電或終端供電模式。
2. 變壓器室
   • 核心設備：油浸式或干式變壓器（容量范圍200kVA~16000kVA）。
   • 防護設計：
     • 油浸式：配備儲油柜、油位計、壓力釋放閥，油箱采用波紋片或散熱器強化散熱。

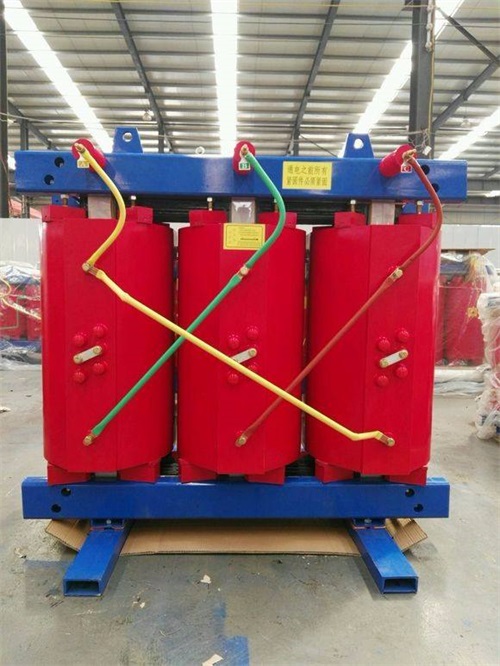

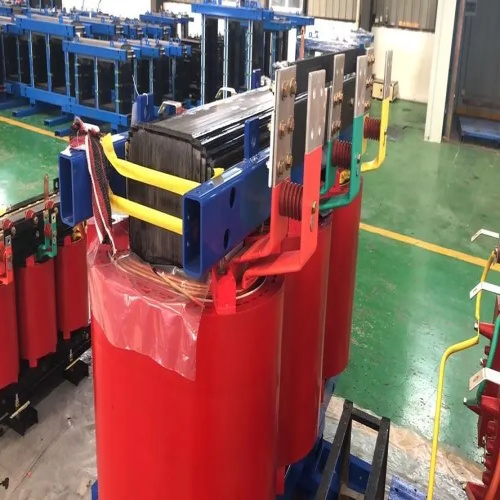

     • 干式：環氧樹脂澆注或Nomex絕緣，防護等級達IP23以上。
3. 低壓室（0.4kV側）
   • 配置：框架斷路器、電容補償柜、電能表計、出線端子。
   • 功能：完成電能分配、無功補償（功率因數≥0.95）及用電計量。
4. 外殼系統
   • 材質：鍍鋅鋼板、不銹鋼或GRC復合材料，防腐等級達C4級（耐鹽霧720h）。
   • 防護等級：IP54（防塵、防濺水），頂部設雙層防雨檐，底部帶通風百葉。

二、關鍵技術參數

三、典型應用場景

1. 工業領域
   • 場景：鋼鐵廠、石化基地、大型數據中心。
   • 需求：高可靠性供電，支持雙回路進線，配置備自投裝置（ATS）。
2. 商業綜合體
   • 場景：購物中心、寫字樓群、會展中心。
   • 需求：緊湊型設計節省用地，集成智能電表實現分戶計量。
3. 新能源并網
   • 場景：光伏電站、風電場、儲能電站。
   • 需求：配置防雷模塊及諧波治理裝置，適應分布式電源接入。
4. 臨時用電
   • 場景：建筑工地、礦山開采、應急搶險。
   • 需求：移動式箱變（帶拖車底盤），快速部署，支持柴油發電機并機。

四、與傳統變電站對比

五、選型關鍵要素

1. 負載特性
   • 沖擊負載：如電機啟動，需選大容量變壓器（1.2倍過載能力）。
   • 諧波含量：非線性負載占比>30%時，需配置有源濾波器（APF）。
2. 環境條件
   • 高海拔：>1000m地區需降容使用，或選用加強絕緣型。
   • 高濕度：配置溫濕度控制器及自動除濕裝置。
   • 腐蝕環境：外殼采用316L不銹鋼或噴涂防腐涂層。
3. 智能需求
   • 監控功能：是否需集成物聯網模塊（遙測、遙信、遙控）。
   • 通信協議：支持IEC 61850、Modbus等規約，對接智能電網。
4. 運維便利性
   • 模塊化設計：高壓/低壓室可獨立抽出，縮短維修時間。
   • 門鎖系統：五防聯鎖（防誤操作），電磁鎖+機械鎖雙重保護。

六、發展趨勢

1. 緊湊化設計：采用氣體絕緣（GIS）技術，體積縮小40%。
2. 新能源融合：集成儲能接口，支持光伏直連（DC/AC混合箱變）。
3. 預制化程度：按模塊化設計，支持工廠預調試，現場“即插即用”。
4. 環保升級：使用植物絕緣油（天然酯），生物降解率>98%。

總結：35kV箱式變壓器通過高度集成和智能設計，顯著降低了中壓配電系統的建設與運維成本，是現代化電網向小型化、智能化轉型的關鍵設備。選型時需綜合考量負載特性、環境適應性及智能需求，以實現全生命周期成本最優。
